5.2.2. Разборка коробки передач

5.2.2.1 Разборка коробки передач

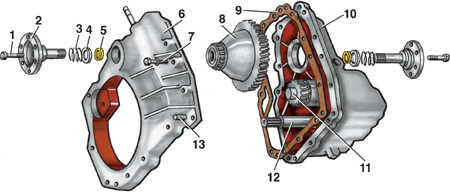

Коробка передач типа 084 1 – болт; 2 – фланец полуоси; 3 – пружина; 4 – шайба; 5 – распорное кольцо; 6 – картер сцепления; 7 – болт; 8 – дифференциал; 9 – прокладка; 10 – картер коробки передач; 11 – вторичный вал; 12 – первичн...
5.2.2.2 Вторичный вал

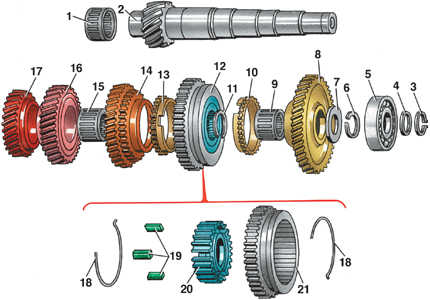

Вторичный вал 1 – подшипник; 2 – вторичный вал; 3 – стопорное кольцо; 4 – регулировочная шайба; 5 – подшипник; 6 – стопорное кольцо; 7 – регулировочная шайба; 8 – шестерня 1-й передачи; 9 – игольчатый подшипник; 10 – блокирующее кольцо син...
5.2.2.3 Синхронизатор

Установка скользящей муфты синхронизатора на ступицу А – выемка на шлицах скользящей муфты; В – паз для сухарей на ступице Разборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Промаркировать взаимное расположение ступицы 20 (см. рис. Вторичный вал) и скол...
5.2.2.4 Дифференциал

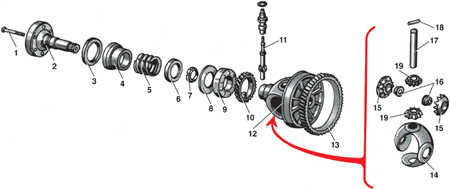

Дифференциал 1 – болт; 2 – фланец полуоси; 3 – сальник; 4 – втулка; 5 – пружина; 6 – шайба; 7 – распорное кольцо; 8 – регулировочная шайба; 9 – роликовый конический подшипник; 10 – шестерня привода спидометра; ...
5.2.2.5 Первичный вал

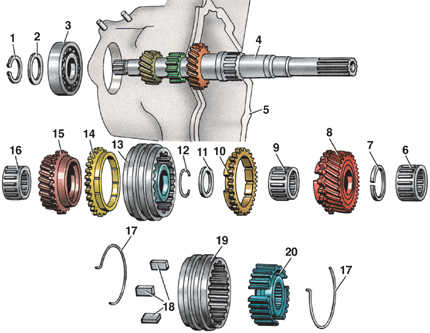

Первичный вал 1 – стопорное кольцо; 2 – регулировочная шайба; 3 – подшипник; 4 – первичный вал; 5 – картер коробки передач; 6 – подшипник; 7 – стопорное кольцо; 8 – шестерня 4-й передачи; 9 – игольчатый подшипник; 10 – блокирующее кольцо с...
