12.3.2 Разборка стартера

12.3.2. Разборка стартера

ОБЩИЕ СВЕДЕНИЯ

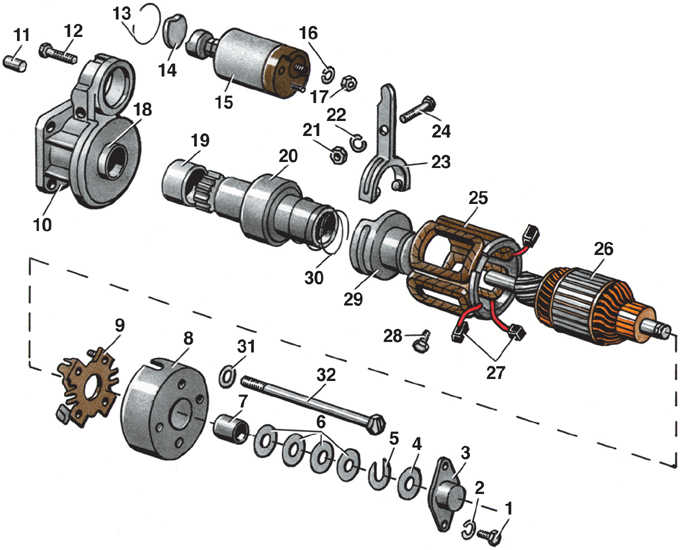

Детали стартера

1 – болт;
2 – шайба;
3 – крышка подшипника;
4 – шайба;
5 – стопорная шайба;
6 – регулировочная шайба;
7 – задний подшипник;
8 – крышка со стороны коллектора;
9 – щеткодержатель;
10 – крышка со стороны привода;
11 – передний подшипник;
12 – болт;
13 – стопорное кольцо;
14 – упор;
15 – тяговое реле;
16 – шайба;

17 – гайка;
18 – опорное кольцо;
19 – втулка;
20 – привод;
21 – гайка;
22 – пружинная шайба;
23 – рычаг привода;
24 – ось рычага;
25 – обмотка статора;
26 – ротор;
27 – щетка;
28 – винт крепления полюса;
29 – втулка включения привода;
30 – пружина;
31 – шайба;
32 – стяжной болт

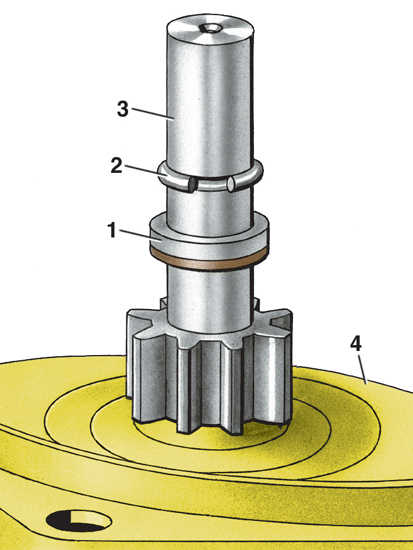

Снятие ротора

1 – защитное кольцо;

2 – пружинное кольцо;

3 – вал ротора;

4 – крышка со стороны привода

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоединить от тягового реле 15 (см. рис. Детали стартера) вывод обмотки возбуждения.

2. Отвернуть болты 12 и снять тяговое реле 15, выведя из зацепления рычаг 23.

3. Отвернуть болты 1 и снять крышку 3 и шайбу 4.

4. Снять стопорную шайбу 5 и регулировочные шайбы 6.

5. Отвернуть болты 32 и снять крышку 8.

6. Вытащить щетки 27 из щеткодержателя 9 и снять щеткодержатель.

7. Снять корпус стартера с обмотками 25.

8. Поднять автомобиль.

9. Отвернуть гайку 21, вынуть ось 24 рычага и снять рычаг 23.

10. Для того чтобы вынуть ротор 26 с приводом 20 из крышки 10, нужно поставить ротор с крышкой вертикально и, используя трубку подходящего диаметра как оправку, сбить защитное кольцо 1 (см. рис. Снятие ротора) с пружинного кольца 2.

11. Снять пружинное кольцо 2 и вынуть ротор из крышки 4.

12. Зажать ротор 26 (см. рис. Детали стартера) в тисках и снять с вала ротора привод 20 в сборе. Привод разборке не подлежит. Если он неисправен, его надо заменить.
