12.8.2 Механизм стеклоочистителя

12.8.2. Механизм стеклоочистителя

ОБЩИЕ СВЕДЕНИЯ

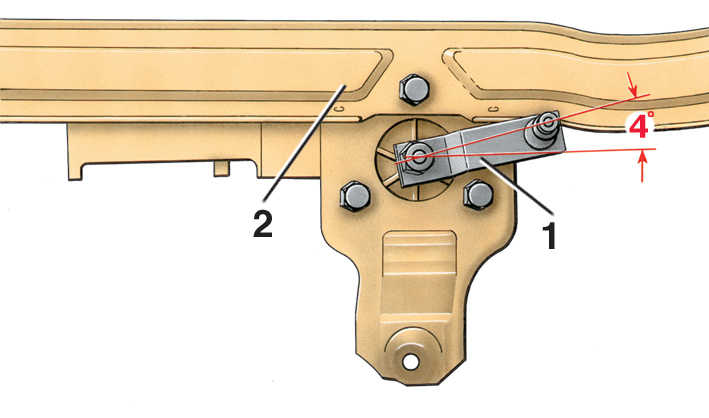

Установка рычага электродвигателя стеклоочистителя ветрового стекла

Механизм стеклоочистителя Volkswagen Golf II 1 – рычаг;

2 – кронштейн

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Снять оба рычага 14 стеклоочистителя (см. рис. Стеклоочиститель ветрового стекла) (см. подраздел 12.8.1).
3. Снять защитный кожух механизма стеклоочистителя.
4. Отвернуть гайки 10 на обоих валиках.
5. Отсоединить провода от электродвигателя 4 стеклоочистителя.
6. Отвернуть болт 6 и вынуть кронштейн 1 вместе с электродвигателем, валиками и тягами.
7. Снять тяги 9.
8. Отвернуть гайку 17 с вала электродвигателя.
9. Снять рычаг 18 электродвигателя.
10. Открутить три болта 16.
11. Снять электродвигатель 4.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установить электродвигатель 4 на кронштейн 1 и закрутить болты 16.
2. Установить рычаг 18 в положение, показанное на рис. Установка рычага электродвигателя стеклоочистителя ветрового стекла, и закрутить гайку 17 (см. рис. Стеклоочиститель ветрового стекла). Закрутить болт 6 с шайбой, но не затягивать сильно.
3. Установить тяги 9.
4. Вставить в отверстие кронштейна 1 резиновую втулку 5.
5. Установить на валики шайбу 7.
6. Установить кронштейн 1 в сборе на кузов, заведя при этом валики в распорную втулку 8, установленную в резиновую втулку 5.
7. Завернуть гайки 10 моментом 7 Н.м.
8. Присоединить провода к электродвигателю 4.
9. Установить рычаги 14 стеклоочистителя (см. подраздел 12.8.1).
10. Присоединить провод к «минусовой» клемме аккумуляторной батареи.
11. Проверить работу стеклоочистителя.
