2.4.5 Термостат

2.4.5. Термостат

ОБЩИЕ СВЕДЕНИЯ

Детали системы охлаждения двигателей рабочим объемом 1,1 и 1,3 л

1 – патрубок впускной трубы;
2 – сливная трубка;
3 – хомут;
4 – шланг слива жидкости из впускной трубы;
5 – шланг подвода жидкости к впускной трубе;
6 – датчик температуры охлаждающей жидкости;
7 – уплотнительное кольцо;
8 – корпус гнезда термостата;

9 – прокладка;
10 – термостат;
11 – уплотнительное кольцо;
12 – крышка гнезда термостата;
13 – радиатор;
14 – уплотнительное кольцо;
15 – водяной насос

Термостат установлен у двигателей рабочим объемом 1,1 и 1,3 л в корпусе 8 (cм. рис. Детали системы охлаждения двигателей рабочим объемом 1,1 и 1,3 л) гнезда термостата, а у двигателей рабочим объемом 1,6 и 1,8 л – в нижней части корпуса 13 (см. рис. Детали системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л) водяного насоса.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Слить жидкость из системы охлаждения двигателя.
2. У двигателей рабочим объемом 1,1 и 1,3 л отсоединить шланг 12 (см. рис. Радиатор и вентилятор системы охлаждения двигателей рабочим объемом 1,1 и 1,3 л) от крышки 12 (cм. рис. Детали системы охлаждения двигателей рабочим объемом 1,1 и 1,3 л). Отвернуть болты крепления крышки и снять крышку 12 с уплотнительным кольцом 11. Вынуть термостат 10.
3. У двигателей рабочим объемом 1,6 и 1,8 л отсоединить шланг 18 (cм. рис. Радиатор и вентилятор системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л) от крышки 5 (см. рис. Детали системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л). Отвернуть болты 6 и снять крышку 5 с уплотнительным кольцом 7. Вынуть термостат 8.
4. Проверить термостат. Для этого измерить длину термостата, как указано в пункте 5. Подвесить термостат в сосуде с водой, нагретой до температуры 70–75° С, так, чтобы он не касался стенок. Постепенно нагревать воду в сосуде, постоянно перемешивая ее, чтобы температура воды была во всем объеме одинаковой. При температуре 88° С клапан термостата должен начать открываться. Нагреть термостат до 102° С, при этой температуре клапан термостата должен полностью открыться.

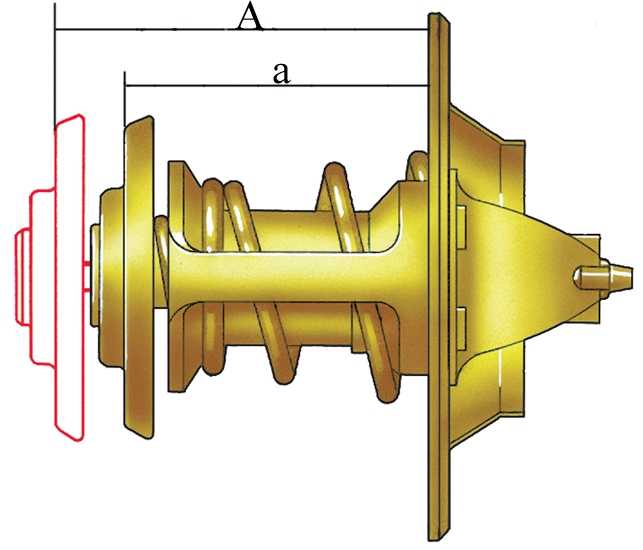

	5. Измерить длину термостата в нагретом состоянии (А). Его длина должна увеличиться на 7 мм. Дать термостату остыть и измерить его длину в холодном состоянии (а). Она должна быть такой же, как до нагревания. Если указанные условия не выполняются, значит термостат неисправен и его нужно заменить.
6. Установить термостат в порядке, обратном снятию. При установке заменить уплотнительное кольцо, болты крышки гнезда термостата затянуть моментом 10 Н·м (1,0 кгс·м).
