3.2.1 Система питания двигателей с впрыском топлива

3.2. Система питания двигателей с впрыском топлива

3.2.1. Замена фильтрующего элемента воздушного фильтра

ОБЩИЕ СВЕДЕНИЯ

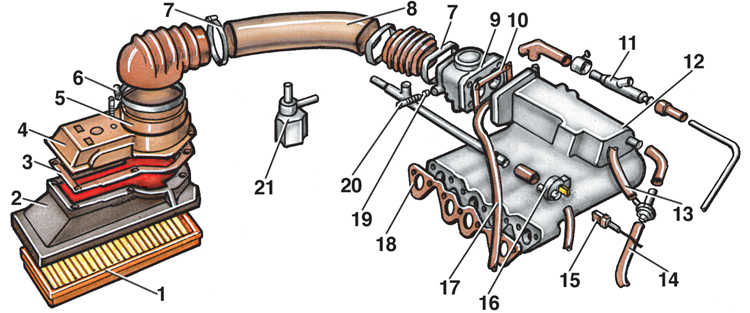

Воздушный фильтр и впускная труба двигателя с системой впрыска топлива

Система питания двигателей с впрыском топлива Volkswagen Golf II
1 – фильтрующий элемент;
2 – крышка воздушного фильтра;
3 – прокладка измерителя расхода воздуха;
4 – измеритель расхода воздуха;
5 – винт регулировки качества (состава) смеси;
6, 7 – хомут;
8 – воздуховод;
9 – корпус дроссельной заслонки;
10 – прокладка;
11 – вакуумный клапан обогащения смеси;
12 – впускная труба; 		13 – шланг;
14 – трубка к усилителю тормозов;
15 – электрическая соединительная колодка (черная);
16 – воздушный клапан пуска холодного двигателя;
17 – шланг к головке блока цилиндров;
18 – прокладка впускной трубы;
19 – уплотнительное кольцо;
20 – винт регулировки количества смеси;
21 – клапан регулировки частоты вращения пуска двигателя

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабить затяжку хомута 7 и отсоединить воздуховод 8.
2. Отстегнуть пружинные зажимы крепления крышки 2 и снять крышку 2 вместе с измерителем расхода воздуха 4.
3. Вынуть из корпуса фильтра фильтрующий элемент 1.
4. Протереть от пыли крышку 2 и корпус фильтра.
5. Вставить новый фильтрующий элемент, установить на место крышку 2 и подсоединить воздуховод 8.
